需求分析

XX院根据医院管理及业务需求并参照相关标准，拟建立一套可实现院内手术示教、可面向基层医疗机构进行远程教学、手术直播讲座、远程会诊的智慧（数字化）手术室系统，对本院医技科研、临床教学以及医院市场影响力进行全面提升。

根据招标文件提供的图纸分析和技术要求，本包的主要建设内容和需求如下：

在手术室内部署全景和术野摄像系统，实现高画质的院内直播，同时能通过网络系统进行存储和发布。

对手术室内的医疗设备进行影像采集，同时能通过网络系统进行存储和发布。

手术室示教主机设备支持所有医疗设备的视频输出接口，包括CVBS、DVI、HDMI、SDI等主流及其他视频接口，支持H.264编码。

示教室通过高清示教接收终端实时观摩手术室的全景、术野及医疗影像设备的画面，并能与手术室进行语音对讲。

示教室接收端可根据手术场景和显示设备的实际情况，自由布局的选择单屏多画面或多屏显示观摩。

系统支持多点通讯功能，任意手术室和示教室之间可以进行延迟小于500ms的一对一或一对多的视音频交流。

可通过简洁友好的操作界面实现客户端和管理端的操作，手术室和示教接收端支持一键启动功能，减轻操作者的工作量和降低系统维护量。

服务器系统同时支持多路高清视频信号的同步录制存储和点播发布，支持标准协议的互通多格式及带宽补偿。

系统支持与其他直播和远程会诊平台进行无缝对接，实现远程医学咨询和互联网直播功能。

系统支持与医院其他信息化系统进行数据对接，提供免费的通讯和数据传输端口协议。

 方案应用拓扑

如上图，手术室通过高清术野摄像机、全景摄像机采集手术图像信号，用于不同需求的手术进行手术过程信息的采集、存储，通过示教终端利用网络将示教信号存储至存储设备，并通过网络对院内局域网用户及院外互联网用户进行实时的转播或后期点播。不论是在院内示教室、办公室还是院外任何地方，均可通过移动终端全程接收并观看高清示教活动。

同时，手术室与家属谈话间室或示教室可以通过语音终端进行互动，所有的音频及视频文件通过存储服务器进行大容量存储。

手术室

手术室是学习系统的信息源。手术现场情景、手术结果和医生现场的语言是教学中的主要元素。在手术室通常部署一台或多台高清编码终端，其将手术室的多路视频采集传输到示教室。和远程会诊室。包括

1、 全景摄像机，用于采集手术室全景视频信息；

2、 高清摄像机，用于采集手术细节；

3、 内窥镜视频；

4、 无线麦克将主刀医师的语音实时传送到示教室。

5、 可选接入手术室各类医疗仪器，如心脏血压监护设备、X光机等

各手术室内，由手术示教互动主机实现音视频采集，根据手术类型与实际需要，采集全景摄像机、术野摄像机、医疗设备的视频信号，及无线双向耳麦的音频信号，可编码后录制保存文件在本地，上传至第三方FTP服务器进行文件存储归档，方便用户下载文件观看点播。

1台手术示教互动主机可同时支持10路视频信号同时录制，多间手术室或示教室可以通过综合管理平台集中管理，节约成本，便于后期管理、维护。

示教室/会诊室

示教室为较多的客户提供一个集中观摩学习、交互答疑的环境，通常安装大屏幕显示设备，如多台投影机、平板电视等。

示教终端从网络上将高清音视频解码并直接输出到大型显示设备上，用户能灵活切换现场手术视频画面、控制云台和摄像头，方便地组合显示多路的手术视频画面并支持双向语音可视对讲。

示教室可通过示教终端与手术室进行双向音频互动。

系统功能

手术示教系统就是通过互联网技术将手术室内的全景活动和手术切面的活动 全部展现到示教室内的大屏幕上，让观摩者在示教室内就能观看到手术的全过程。当然，这需要借助硬件设备的辅助，比如1080p高清术野摄像机和全景摄像机，分别对手术切口画面和手术室全景进行拍摄。

同时，为了保证示教室和手术室内可以双向对讲，手术示教系统还需要麦克、音箱、拾音器等设备的而辅助，共同打造一款轻松便捷的教学辅助软件。该系统的应用避免了亲自进入手术室观摩带来的感染，也大大提高了临床教学的额效率可以保证多数人一次性的观摩专家做手术。

手术示教

专为医院及医学院、医疗培训机构所设计的远程示教平台，包括摄像系统(全景及术野双机位)、语音交互系统、显示系统、医疗图像采集编码系统、控制管理系统部署简单，方便灵活、复用性高、节省成本。

支持多路信号源接入，如腔镜、全景、术野、监护仪等画面腔镜显示模块支持4K信号源信号接入显示存储与传输手术间可以与会场进行白板互动，配合语音教学指导。

示教室可对接任意手术室，实现音视频信号的互通，画质可达高清4K。手术室可对接多种摄像设备以及医疗器械视频设备，手术观看者可以多角度、全方位的观看手术过程。

影像资源管理

手术过程音视频内容可在手术室本地保存，也可在示教室或上传到云控制中心影像资源管理服务器进行集中保存。支持点播回放，点播回放时，可同时在HDMI输出端直接查看。

1)手术录像

对手术过程进行全方位多场景的实时记录，提供可追溯的录像文件。

2)实时直播

将手术过程实时推送至互联网直播平台，供用户通过电脑或移动端设备观看

3)视频点播

对手术影像进行分类管理，提供方便快捷的检索、点播和下载服务，支持多平台

远程教育

医院远程教育主要是实时直播和课件点播两种培训模式。实时直播培训保证授课专家音视频同步，支持培训参与方实时交互。智慧医疗远程教学培训系统利用计算机和网络进行远距离授课，实现了异地同步的图像、声音以及教学双方的交流互动教学，实现了传统远程教育可望而不可及的目标。

远程会诊

手术示教互动主机支持SIP、H.323互动协议，自身实现4方高清视频互动，也可以注册连接远程专家会诊平台。与远程专家会诊的音视频信号进行互通互联，或对下级医院进行远程问诊、远程集中会诊。

术中沟通

手术室中通过手术示教互动主机的交互功能，可与病理医生同步沟通病理取材要求、切除范围、结果反馈、报告回传，减少术中病理检查等待时间。

支持手术进程中，遇到特殊情况，需要与家属沟通时，将手术图像及手术信息以多媒体的形式告知患者家属，手术医生不出手术室即可完成术中谈话。谈话及家属确认授权影像全程保存在手术示教互动主机中，同时可上传到控制中心集中存储，避免医患术后纠纷。

场景式家属谈话

支持在实时录像传输中，用户在某一时间点要求回顾此时间点前的某段影像，并同时录制实时影像。集中储存和回放，方便与家属沟通谈话。

远程探视

建立ICU探视室，家属进入探视室，由护士站启动探视任务，探视结束停止任务，保证影像的传输安全可控。探视终端具备双向音视频探视功能，可通过高清摄像机和音频系统，实现双向音视频交互可探视，满足患者家属关注手术过程及远程探视需求，满足ICU病房探视难题。

集中控制

云控制中心可对所有手术室、示教室进行统一的管理、控制、监看、内容存储、直播/点播等应用操作。

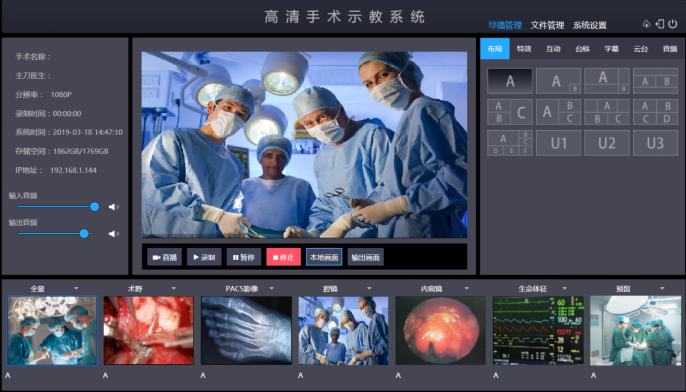

触控操作按需呈现，软硬件高度整合，弹性适应不同环境需求，分秒必争保证手术效率。通过触摸屏实现对手术室设备的集中控制，一键开启、一键呼叫。统一的控制界面，所有设备的操作只需要在触摸控制屏上完成，一键调用即可设置完毕。

方案优势

创新手术示教方式

4K超高清手术操作实时分享观摩、远程教学与指导，画面高清、低延时、无卡顿。

手术录像本地存储

对手术过程进行全方位多场景的实时记录，提供可追溯的录像文件。录像文件支持手术室本地存储。

医疗影像轻松拷贝

手术示教互动主机前置USB接口可接入易携带的USB存储设备，方便拷贝备份术中视频和图片资料。

4K超高清手术操作实时分享观摩、远程教学与指导，画面高清、低延时、无卡顿。

远程会诊与直播

系统支持与其他直播和远程会诊平台进行无缝对接，实现远程医学咨询和互联网直播功能

一机多用途

一机多用，通过系统实现院内日常例会的直播，提高办公效率。示教室之间也可以进行双向音视频交互，可针对手术室视频进行讨论、教学等。

接口丰富

支持各种专业医疗影像设备信号采集，支持复合视频、分量、VGA、DVI-i、HDMI、SDI/HD-SDI等各种信号接口，可满足全景摄像机、术野摄像机、内镜、病人监护仪等现场视频与各种医疗影像设备信号的同步采集、录制、传输的需要。

海量存储

对于手术过程的记录，不仅需要图像质量高清晰度，还要求长期存储，以便学员点播回放和医疗纠纷取证，这就对存储设备容量提出了挑战，“阳光”远程手术示教存储解决方案可采用磁盘阵列、NAS、IP-SAN作为手术监控数据存储设备，可在网络中按需任意部署，所以存储容量可以灵活扩展，实现海量存储。

核心产品

手术示教互动主机

手术室内配置HMW-1U6Y手术示教录播系列主机，主要应用于对医学影像设备输出的高清信号进行图像采集、动态影像的录制、影像的传输处理、影像的存储管理、影像示教转播和远程会诊指导。

将手术室内的音视频信号进行统一采集编码传输、存储，并将示教室信号进行解码显示。实现一体化的嵌入式实时导播、手术录制、手术示教、手术互动等功能。

产品特点：

1. 高度集成：将音频处理器、视频无缝混矩、可编程中控、录播编解码、视频会议终端、互动MCU综合于一体。

2. 互动示教：单机4点MCU，轻松实现四方互动演示。同时支持外置MCU系统实现大规模互动演示。可与视频会议，会议室，SIP电话实现远程接入。

3. 4K画质：4K高清级输入、输出、录制、编码，真正的超高清录播应用。

4. 全流媒体协议：无缝对接各类资源管理系统和视频交互系统。

5. 嵌入式系统：嵌入式Linux系统，安全，稳定，低功耗。

6. 可视化管理：同时具备B/S，C/S，GUI，多机统一集中管理等四种可视化应用。

多媒体综合一体机

技术特点

1.嵌入式硬件架构，插拔式模块化设计，系统稳定可靠。

2.高度集成，节省空间、便于使用、易于维护。

3.可视化管理，以流媒体为技术核心，操作一目了然、简单易用。

4.互联互通，音视频轻松多方互动，视频会议、录播、云直播。

 产品特点

1. 高清画质：高清视频输入，输出，编码，解码，录制。

2. 视频配置：提供HDMI/DVI/SDI/HDBaseT/VGA/光纤多种板卡选配，具有字幕/EDID/HDCP/单图层拼接/多画面合成等功能。

3. 音频处理器：支持AFC、AEC、ANS、变声、均衡、混音编组等。

4. 可编程中控：开放的可编程中控，支持RS232/485/IR/IO等多种接口。

5. 高清录播：多任务录制/直播/点播/回放/下载/特效切换/2T存储。

6. 互动终端：支持RTSP/RTMP /H.323/SIP等多协议混合远程交互模式。

7. MCU管理：单机4点MCU会议；无缝对接主流第三方MCU或终端。

8. 双流：支持H.239和BFCP双流标准，双流分辨率达到1080P30帧。

9. 编解算法：H.265/H.264视频压缩算法，AAC/G711音频压缩算法。

10. 流媒体协议：支持TCP/UDP/RTSP/RTP/RTMP/ONVIF/H.323/SIP/HTTP协议。

11. 可视化管理：软件界面可编辑，提供WIN/IOS可视化管理。

12. 设备管理：支持B/S、C/S、GUI等多方管理构架平台。

集控管理服务器

云控制中心配置集控管理服务器VIM，用于对所有手术室和示教室的设备进行统一的管理，包含远程的设备控制、信号切换、环境控制、互动呼叫、录制管理等。

资源管理服务器

中心统一配置资源管理服务器RPS，用于对所有手术室、示教室内容进行统一存储、直播点播、内容下载等管理。
